Apakah perbezaan antara suis putus dan pemutus litar? Dalam situasi apakah ia digunakan masing-masing?

Definisi dan Fungsi Teras

1. Putuskan Sambungan Suis

Definisi: Biasanya dikenali sebagai "suis pisau", ia ialah peranti pensuisan yang mencipta titik putus sambungan yang boleh dilihat dengan jarak penebat yang selamat dalam litar.

Fungsi Teras: Mengasingkan bekalan kuasa.

Ciri-ciri Utama:

Tiada peranti pemadam arka-: Ia tidak dapat memadamkan arka berkuasa yang dijana dengan berkesan apabila memotong arus.

Titik putus yang boleh dilihat: Keadaan sambungan atau pemotongan litar boleh dilihat secara langsung dari luar.

2. Pemutus Litar

Fungsi Teras: Kawalan dan perlindungan.

Situasi Penggunaan

1. Suis pemutus sambungan digunakan dalam situasi berikut:

* Mengasingkan bekalan kuasa semasa penyelenggaraan peralatan: Ini adalah tujuan utama dan asasnya. Apabila perlu untuk mengekalkan pemutus litar, transformer, talian, dsb., pemutus litar mesti diputuskan terlebih dahulu, dan kemudian suis pemutus pada kedua-dua belah mesti dibuka, membentuk "insurans berganda" untuk memastikan pengasingan lengkap antara peralatan di bawah penyelenggaraan dan bahagian hidup.

* Menjalankan pensuisan litar (operasi pensuisan): Dalam sistem pengagihan kuasa yang kompleks, ia digunakan untuk menukar peralatan atau talian daripada satu set bar bas kepada yang lain.

* Menukar litar arus kecil: Di bawah pematuhan ketat kepada prosedur pengendalian, ia boleh menukar transformer yang tidak dimuatkan dengan hanya arus pengujaan yang sangat kecil, atau talian memunggah yang sangat pendek. Walau bagaimanapun, ini mempunyai had yang ketat dan tidak boleh digunakan untuk memutuskan arus beban.

Ringkasnya: Suis putus sambungan digunakan untuk mewujudkan persekitaran kerja yang selamat "selepas gangguan bekalan elektrik".

2. Pemutus litar digunakan dalam situasi berikut:

* Pensuisan beban biasa: Menyambung atau memutuskan arus beban biasa secara automatik atau manual mengikut keperluan. Contohnya, bekalan kuasa dan{1}}menyahtenagakan bilik pengedaran.

* Gangguan arus kerosakan automatik: Apabila talian atau peralatan mengalami litar pintas atau beban lampau yang teruk, peranti pelindung pemutus litar (seperti unit trip) akan mencetuskan perjalanan automatiknya, memutuskan sambungan litar dengan cepat dan menghalang kemalangan daripada meningkat. Ini adalah fungsi pelindungnya yang paling penting.

* Sebagai suis utama sistem: Biasanya digunakan sebagai suis masuk untuk bekalan kuasa atau suis keluar untuk beban penting.

Pemutus litar digunakan untuk kawalan "semasa operasi" dan perlindungan "semasa kerosakan".

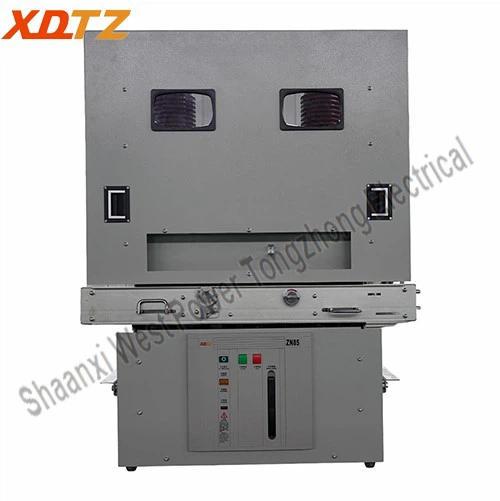

Pemutus litar vakum ZN85-40.5

Generasi baruPemutus litar vakum ZN85-40.5 dihasilkan oleh Shaanxi West Power Tongzhong Electrical Co., Ltd. ialah produk naik taraf berdasarkan pemutus litar vakum 35kV dengan mekanisme 3AV3 sebagai badan utama. Ia telah dioptimumkan dan dinaik taraf sepenuhnya dari segi penghantaran mekanikal, badan mekanisme, litar sekunder dan aspek lain. Produk ini ialah alat suis dalaman dengan voltan terkadar 40.5kV dan AC 50Hz.

ZN85-40.5 Vacuum circuit breaker
