Apakah nisbah pengubah arus piawai?

Nisbah penjelmaan apengubah arusialah nisbah arus primer kepada arus sekunder, seperti 500/5, 250/5, 100/5, 75/5, 50/5, 25/5, dsb. Contohnya, 500/5 bermakna apabila arus primer mencapai 500A, arus teraruh pada bahagian sekunder ialah 5A. Nisbah kedua-dua ini ialah nisbah transformasi.

Bahagian sekunder pengubah arus sentiasa 5A. Nisbah penjelmaan apengubah arusialah arus primer dibahagikan dengan arus sekunder. Oleh kerana pengubah semasa, kita kini boleh membuat ammeter dengan penarafan 5A. Geganti semasa juga boleh dibuat dengan penarafan 5A.

Untuk menentukan nisbah transformasi pengubah semasa, anda perlu memahami prinsip operasi dan senario aplikasinya terlebih dahulu.

Transformer arus digunakan terutamanya untuk mengukur arus besar. Mereka melakukan ini dengan menukarkan arus tinggi pada bahagian primer kepada arus yang lebih kecil pada bahagian kedua, membenarkan pengukuran menggunakan ammeter julat-piawai. Penggulungan utama pengubah arus biasanya disambung secara bersiri dengan litar utama, manakala penggulungan sekunder disambungkan kepada peranti pengukur atau peranti pelindung.

Nisbah transformasi ialah nisbah arus primer kepada arus sekunder, biasanya dinyatakan sebagai I1/I2 atau N2/N1 (N1 ialah bilangan lilitan belitan primer, N2 ialah bilangan lilitan belitan sekunder), di mana I1 ialah arus primer dan I2 ialah arus sekunder. Untuk penyeragaman, arus sekunder biasanya ditetapkan pada 5A atau 1A. Apabila memilih nisbah transformasi yang sesuai, pertimbangkan faktor berikut:

• Arus kendalian maksimum beban: Pastikan arus primer tidak melebihi kadaran maksimum pengubah.
• Keperluan ketepatan pengukuran: Nisbah penukaran semasa yang berbeza boleh menjejaskan ketepatan pengukuran.
• Keberkesanan kos-: Pilih penyelesaian-kos yang paling berkesan.

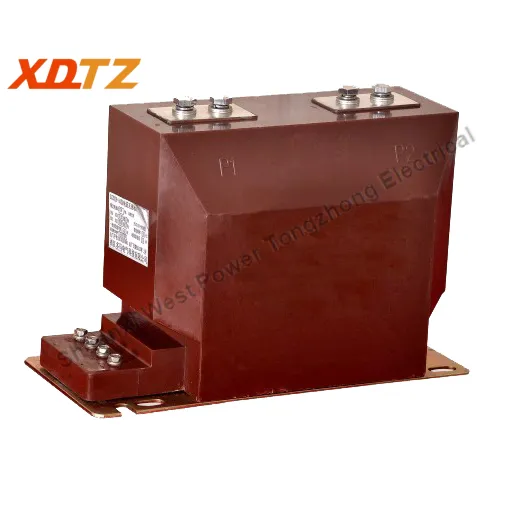

A pengubah arus(CT) ialah instrumen yang menggunakan prinsip aruhan elektromagnet untuk menukar arus primer yang besar kepada arus sekunder yang lebih kecil untuk pengukuran. CT terdiri daripada teras besi tertutup dan belitan. Penggulungan utamanya mempunyai bilangan lilitan yang kecil dan disambung secara bersiri dengan arus yang diukur.

Nisbah transformasi direka untuk keadaan beban yang berbeza. Arus primer yang tinggi menghasilkan nisbah transformasi yang lebih besar, manakala arus primer yang rendah menghasilkan nisbah yang lebih kecil. Walau bagaimanapun, ia mesti sesuai. Sebagai contoh, jika arus primer maksimum melebihi 300A untuk tempoh yang berpanjangan, pengubah arus 250/5 akan terbakar akibat beban lampau. Walau bagaimanapun, jika arus primer lebih rendah, menggunakan pengubah arus yang lebih besar akan mengakibatkan pengukuran tidak tepat.

Untuk pemeteran voltan-tinggi 10kV, nisbah pengubah voltan ialah 10kV/0.1kV. Thepengubah arusnisbah ditentukan berdasarkan beban hiliran. Sebagai contoh, jika pengubah hiliran ialah pengubah 500kVA, nisbah 50/5 adalah sesuai; jika ia adalah pengubah 630kVA, nisbah 75/5 adalah sesuai.





Ringkasnya, arus undian dikira berdasarkan beban hiliran. Memilih nisbah yang terlalu tinggi atau terlalu rendah akan mengakibatkan pengukuran tidak tepat.Pengubah arusmenukar arus besar kepada yang lebih kecil, memastikan spesifikasi seragam untuk komponen sekunder seperti pemeteran, perlindungan, isyarat dan kawalan.
