Apakah konfigurasi struktur pemutus litar vakum voltan tinggi luar ZW7-40.5?

Jenis perihalan ini kadangkala dirujuk sebagai "mendatar" atau "menegak," terutamanya merujuk kepada arah susunan tiga-arka fasa-ruang pemadam dalam kepungan.

1. Susunan Mendatar (Horizontal).

Ciri-ciri Struktur: Tiga ruang pemadam lengkok vakum-disusun secara mendatar dan selari dalam kepungan bertutup. Ini adalah struktur paling klasik dan biasa dalam siri ZW7.

Kelebihan: Struktur stabil, pusat graviti rendah, beban angin yang baik dan rintangan seismik; mudah untuk memastikan jarak penebat-ke{1}}fasa; proses pembuatan yang matang.

Rupa: Pemutus litar biasanya merupakan kepungan silinder berorientasikan mendatar atau elips.

2. Susunan Menegak (atau "Pusat-Dilekapkan," tetapi perhatikan perbezaannya) Susunan

Ciri Struktur: Tiga ruang pemadam lengkok vakum-disusun secara menegak atau pada sudut. Struktur ini agak kurang biasa dalam tahap voltan 40.5kV dan lebih lazim dalam tahap voltan yang lebih tinggi.

Nota: Tegasnya, konsep biasa "dilekapkan-di tengah" ZW7, sebagai tiang luar-pemutus litar dipasang, lebih kerap digunakan dalam suis dalaman (seperti KYN28). Dalam produk luar, istilah "pusat-dilekapkan" lazimnya merujuk kepada mekanisme pengendalian yang terletak di tengah-tengah di bawah arka-ruang pemadam, membentuk susun atur menegak yang padat, dan bukannya tangki memanjang mendatar tradisional.

Ini ialah pilihan konfigurasi utama yang mempengaruhi fungsi pemutus litar, pemasangan dan penyelenggaraan.

Terbina dalam-: Ini bermakna pengubah semasa disepadukan di dalam badan pemutus litar, menjadi komponen bersepadu dan bukannya peranti luaran yang berasingan.

Struktur Khusus: Biasanya, teras toroidal (bahagian penderiaan CT) dipasang terus pada cangkerang penebat arka-ruang pemadam (ruang vakum) pemutus litar atau diletakkan di bawah sesendal pemutus litar. Konduktor utama (konduktor voltan-tinggi) melalui pusat teras toroid, secara semula jadi menjadi bahagian utama CT. Plumbum gegelung sekunder disambungkan ke kotak simpang khusus.

Kelebihan Utama

Reka bentuk "-CT terbina dalam" mewakili kemajuan teknologi yang ketara dalam-alat suis voltan tinggi seperti ZW7-40.5, menawarkan pelbagai kelebihan:

1. Struktur Padat, Penjimatan Ruang: Mengintegrasikan CT dalam badan pemutus litar menghilangkan keperluan untuk pendakap pelekap CT yang berasingan dan menjimatkan ruang yang besar, dengan ketara mengurangkan kesan keseluruhan alat suis. Ini amat sesuai untuk-pencawang kompak terkurung ruang dan pencawang pasang siap (pencawang jenis-panel).

2. Kebolehpercayaan Tinggi, Penyelenggaraan-Bebas: CT terbina-ada di dalam ruang gas tertutup yang diisi dengan gas SF6 (berfungsi sebagai penebat dan medium pemadam arka). Gas SF6 memberikan penebat yang sangat baik dan persekitaran kalis-lembapan, kalis-habuk dan kakisan-, memastikan CT kekal tidak terjejas oleh keadaan cuaca luaran (seperti hujan, salji, pemeluwapan, kotoran dan semburan garam). Ini menghasilkan kestabilan yang sangat baik dan pada asasnya{10}}operasi percuma sepanjang hayatnya.

3. Prestasi Penebat Unggul: Penebat CT disediakan oleh gas SF6 dalam badan pemutus litar dan-resin epoksi berkualiti tinggi dan bahan penebat pepejal lain. Ini menghasilkan kekuatan penebat yang tinggi dan stabil, menghapuskan penuaan penebat dan masalah berkaitan-lembapan yang boleh berlaku dengan-jenis kering atau minyak-CT yang direndam, sekali gus meningkatkan keselamatan.

4. Prestasi Elektrik Cemerlang: Disebabkan oleh struktur tetap konduktor utama (sebelah-voltan tinggi), kedudukan relatifnya kepada CT adalah tepat dan malar, menghasilkan rintangan gangguan elektromagnet yang lebih baik, perbezaan sudut dan nisbah yang lebih kecil serta ketepatan pengukuran dan ketepatan tindakan perlindungan yang lebih tinggi.

Ciri arka-pemadam dan penebat yang sangat baik bagi gas SF6 juga membolehkan-CT terbina dalam menahan hentaman gelombang curam yang dijana apabila pemutus litar mengganggu-arus litar pintas.

5. Pemasangan Mudah dan Tempoh Pembinaan Pendek: Pengguna hanya perlu memasang badan pemutus litar dan menyambungkan kabel utama; tidak perlu memasang, melaraskan dan membetulkan CT bebas secara berasingan. Ini sangat mengurangkan-beban kerja pemasangan tapak, titik sambungan dan masa pentauliahan, meningkatkan kecekapan pembinaan dan mengurangkan kos pemasangan.

6. Kebolehsuaian Persekitaran Tertutup Sepenuhnya dan Kuat: Reka bentuk tertutup keseluruhan membolehkan ia menyesuaikan diri dengan persekitaran yang keras seperti suhu tinggi, suhu rendah, ketinggian tinggi, kelembapan tinggi, semburan garam pantai dan pencemaran industri, memperluaskan julat aplikasi peralatan.

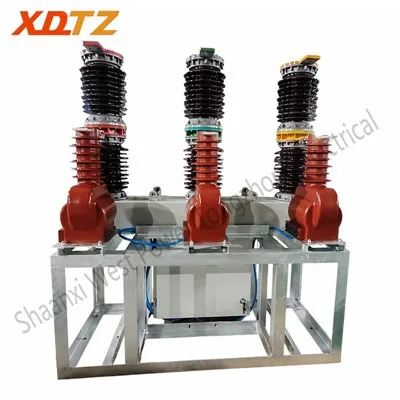

"Luar" bermaksud bahawa pengubah arus (CT) wujud sebagai peranti elektrik yang bebas sepenuhnya daripada pemutus litar.

Ia dipasang di luar pemutus litar (atau peralatan utama lain, seperti suis pemutus sambungan, sesendal pengubah), dan disambung secara bersiri dengan litar utama melalui konduktor, bar bas atau kabel.

Ia mempunyai perumah bebas sendiri (seperti tuangan resin epoksi, penebat porselin, atau penebat gas SF6), pendakap pelekap, kotak terminal dan papan nama. Kelebihan:

1. Konfigurasi fleksibel, pemilihan dan penggantian yang mudah:

Pemilihan bebas: Model dan parameter CT yang paling sesuai boleh dipilih secara fleksibel berdasarkan keperluan ketepatan pengukuran litar tertentu, jenis lilitan perlindungan, pekali had ketepatan, kapasiti, dsb., tanpa dihadkan oleh model pemutus litar.

Penggantian/naik taraf mudah: Apabila sistem diperluaskan, skim perlindungan berubah, atau CT itu sendiri gagal, CT boleh diganti secara individu tanpa menggantikan badan pemutus litar yang mahal, mengakibatkan kos penyelenggaraan yang rendah dan fleksibiliti yang sangat tinggi.

2. Penyelenggaraan yang mudah, penentukuran dan pengendalian kerosakan:

Visualisasi intuitif: CT terdedah secara luaran, menjadikan keadaannya (cth, penampilan, kebocoran minyak, kerosakan penebat porselin) mudah diperhatikan.

Ujian mudah: Pendawaian dan pengendalian sangat mudah apabila melakukan ujian pencegahan (cth, rintangan penebat, nisbah pusingan, ujian ciri volt-ampere), tanpa memerlukan operasi yang kompleks pada badan pemutus litar.

3. Pengasingan kerosakan: Jika CT gagal (cth, litar terbuka dalaman, litar pintas), impaknya biasanya terhad kepada dirinya sendiri dan tidak akan secara langsung membahayakan ruang pemutus litar yang terletak di dalamnya (terutamanya pemutus litar SF6), mengakibatkan risiko penyelenggaraan yang agak rendah.

4. Teknologi matang, harga mampu milik. Ketelusan: CT Luaran ialah produk yang telah lama-diwujudkan dengan proses pembuatan yang matang dan pasaran yang sangat kompetitif. Kos pembelian awal mereka biasanya lebih rendah daripada pemutus litar dengan CT bersepadu.

Prestasi teknikal, spesifikasi dan piawaian ujian mereka sangat standard dalam industri, menawarkan pengguna pelbagai pilihan.

5. Lokasi Pemasangan Serbaguna dan Fungsi Kuat: CT Luaran boleh dipasang secara fleksibel di lokasi yang berbeza dalam sistem berdasarkan julat perlindungan dan keperluan pengukuran. Contohnya:

CT Talian: Dipasang pada bahagian garisan pemutus litar untuk perlindungan talian.

CT Bas: Dipasang pada bahagian busbar pemutus litar untuk perlindungan busbar.

Transformer Bushing CT: Didedikasikan untuk perlindungan transformer.

Fleksibiliti ini membolehkan konfigurasi perlindungan yang lebih kompleks dan tepat (seperti menggunakan belitan CT yang berbeza untuk perlindungan utama, perlindungan sandaran dan perlindungan pembezaan).

6. Memudahkan Peluasan dan Pasang Semula: Dalam projek pembesaran atau pemasangan semula pencawang, CT luaran boleh ditambah atau diganti secara bebas daripada sistem pemutus litar sedia ada, menjadikan pelaksanaan lebih mudah.

Dalam produk sebenar, bentuk di atas sering muncul dalam kombinasi:

Borang Aliran Perdana: Reka Letak Mendatar + Dibina-dalam CT. Ini ialah aliran semasa dalam reka bentuk pintar dan bersepadu, terutamanya sesuai untuk aplikasi yang memerlukan perlindungan automatik (seperti suis-dilekapkan kutub dalam automasi rangkaian pengedaran).

Bentuk Ekonomi atau Khas: Susun Atur Mendatar + CT Luaran. Biasa dilihat dalam-projek sensitif kos atau projek tradisional dengan penyelesaian pemasangan CT bebas sedia ada.

Pengesyoran Pemilihan: Untuk talian automatik baharu, kebolehpercayaan yang tinggi dan dikurangkan pada-kerja tapak, utamakan "jenis CT terbina-dalam".

Untuk belanjawan terhad atau keperluan spesifikasi CT khas, "jenis CT luaran" boleh dipilih.

Mengenai perihalan "mendatar" atau "dilekapkan di tengah-", sentiasa merujuk kepada lukisan struktur khusus yang disediakan oleh pengilang, dengan memberi perhatian teliti sama ada dimensi pemasangan dan kaedah pendawaian memenuhi keperluan tapak.

Di samping itu, variasi penting dan biasa bagi ZW7-40.5 ialah "dengan suis pengasingan". Pemutus litar gabungan (sering dipanggil "anjing pemerhati") menyepadukan pemutus yang boleh dilihat pada satu atau kedua-dua belah pemutus litar, menyediakan pengasingan penyelenggaraan dan meningkatkan keselamatan.

Secara ringkasnya, terma klasifikasi ini mencerminkan ciri siri produk yang dibangunkan oleh ZW7-40.5 untuk memenuhi keperluan kejuruteraan yang pelbagai. Apabila memilih pemutus litar, keperluan khusus projek berkenaan kaedah pemasangan, fungsi perlindungan, belanjawan kos, dan tabiat penyelenggaraan harus dipertimbangkan secara menyeluruh.

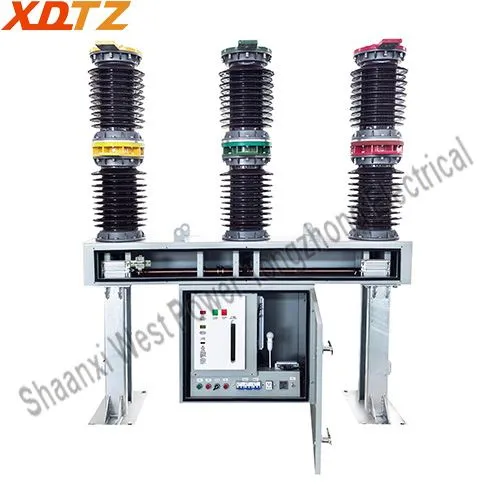

ZW7 -40.5 pemutus litar vakum luarialah peralatan suis voltan tinggi -luar dengan voltan terkadar 40.5 kV dan tiga fasa AC520(60)Hz. Ia boleh digunakan untuk memecahkan dan menutup arus beban, arus beban lampau dan arus litar pintas.
