Pemutus litar vakum voltan sederhana-boleh dikelaskan kepada tiga kategori berdasarkan struktur dan ciri operasinya: sesentuh boleh pecah, sesentuh gelongsor dan sesentuh tetap. Sesentuh boleh pecah adalah bahagian penting dalam peralatan pensuisan, dan mengikut strukturnya yang berbeza, mereka boleh dibahagikan lagi kepada jenis berikut:
Sentuhan berbentuk pisau-
Strukturnya mudah, ia datang dalam versi sentuhan permukaan dan hubungan talian dan digunakan secara meluas dalam-suis voltan rendah dan-pemutus voltan tinggi.
Punggung-taip kenalan
Mudah dalam struktur dan cepat dalam operasi, tetapi permukaan sentuhan tidak stabil dan sangat berbeza dengan tekanan. Ia terdedah kepada melantun semasa operasi, tidak mempunyai-fungsi pembersihan sendiri dan sentuhan mudah terbakar oleh arka elektrik. Sesentuh jenis ini biasanya digunakan dalam pemutus litar pengedaran dengan arus terkadar di bawah 1000A dan di bawah 500A.
Kenalan berbentuk baji-(jari).
Sentuhan berbentuk baji-(jari): Ia terdiri daripada sepasang kepingan kenalan dan blok sentuhan berbentuk baji-ditekan pada tapak konduktif oleh bolt dan spring berhujung dua-berdua. Secara amnya, blok sesentuh berbentuk baji-digunakan sebagai sesentuh bergerak, tetapi dalam beberapa kes, sesentuh berbentuk baji-digunakan sebagai sesentuh pegun dan sesentuh yang diapit pada tapak konduktif digunakan sebagai sesentuh bergerak. Dalam sentuhan antara sesentuh bergerak dan pegun, permukaan sesentuh dibersihkan secara automatik melalui geseran bersama. Ia mempunyai kestabilan elektrik yang tinggi dan fungsi pembersihan-sendiri. Menambah bilangan kepingan sesentuh dan baji boleh meningkatkan arus terkadar, tetapi ia juga meningkatkan dimensi sisi, menyukarkan pemasangan. Arus operasi biasanya terhad kepada di bawah 5000A, dengan maksimum 12000A. Permukaan kerja kenalan mudah terbakar oleh arka elektrik, jadi ia biasanya digunakan hanya sebagai kenalan utama dan bukan sebagai kenalan pemadam arka-.
Masukkan-jenis kenalan (daun semanggi).

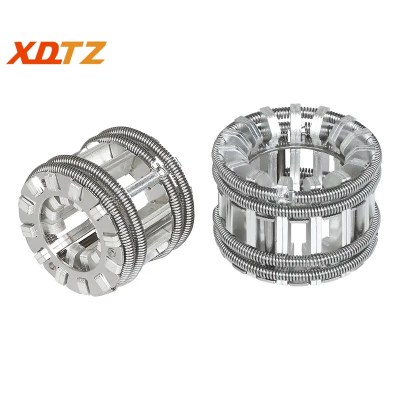

Sentuhan pegun terdiri daripada berbilang jari sentuhan trapezoid. Ia boleh didapati dalam dua jenis: dengan dan tanpa tab konduktif fleksibel. Dalam soket dengan tab konduktif fleksibel, setiap jari sentuhan mempunyai alur dengan lengan penebat tertanam di dalamnya. Spring solenoid diletakkan di dalam untuk memastikan tekanan antara jari sentuh dan rod pengalir. Hujung spring yang satu lagi disokong oleh cincin, membenarkan sedikit pelarasan kedudukan jari sentuhan di sekeliling rod pengalir (sentuhan bergerak). Jari sesentuh disambungkan ke tapak sesentuh melalui tab konduktif fleksibel. Dalam soket tanpa tab konduktif fleksibel, tab konduktif yang kompleks dan tidak stabil dihapuskan; jari sesentuh ditekan terus ke tapak pengalir oleh spring.Thesentuhan bergerakialah rod pengalir kuprum bulat. Untuk meningkatkan rintangan arka sesentuh, gelang pelindung-ali tungsten kuprum sering ditambahkan pada hujung lengan luar tempat duduk sesentuh dan kepala tahan-arka aloi tungsten-kuprum ditambahkan pada hujung rod konduktif. Apabila disambungkan, rod konduktif dimasukkan ke dalam soket, dan jari sentuhan trapezoid ditekan pada rod konduktif oleh spring. Dengan menggunakan kesesuaian yang betul antara diameter dalam soket dan rod konduktif, setiap jari sentuhan membentuk dua baris hubungan dengan rod konduktif, memastikan sentuhan boleh dipercayai. Sementara itu, arah tekanan antara sentuhan bergerak dan pegun adalah berserenjang dengan arah pergerakan, menghasilkan lantunan minimum apabila kenalan ditutup. Geseran dijana semasa pergerakan relatif sesentuh bergerak dan pegun, memberikan kesan-pembersihan diri. Apabila arus litar pintas-dilalui, kerana arah arus adalah konsisten antara jari sentuhan dan antara jari sentuhan dan rod konduktif, daya elektrodinamik cenderung menekan jari sentuhan terhadap rod konduktif, menghasilkan kestabilan dinamik yang baik. Walau bagaimanapun, struktur hubungan ini agak kompleks, arus yang dibenarkan adalah terhad, dan masa pecah agak lama. Ia juga kebanyakannya digunakan dalam rangkaian pengedaran di bawah 35KV. Sesentuh gelongsor mengekalkan sambungan antara sesentuh bergerak dan pegun yang membolehkan pergerakan relatif tanpa pemisahan. Ia dibahagikan kepada-sentuhan gelongsor jari sesentuh berbentuk Z dan sesentuh gelongsor bergolek.
teknologi utama produk
Z-sentuhan gelongsor berbentuk: Strukturnya serupa dengan kenalan jenis-soket. Ia terdiri daripada jari sesentuh berbentuk Z-yang dipasang pada tapak pengalir, dengan pegas menahan jari sesentuh pada tempatnya, dan kedua-dua belah jari sesentuh masing-masing ditekan pada batang konduktif dan tapak konduktif. Kelebihannya ialah: ketinggian kecil, pemasangan ringkas, tiada helaian konduktif, sesentuh stabil dan -fungsi pembersihan sendiri, jadi ia digunakan secara meluas.
Sentuhan gelongsor bergolek: Sentuhan bergerak ialah rod pengalir bulat, danhubungan tetapterdiri daripada dua batang konduktif bulat dan sepasang penggelek kuprum yang dipasang di antara rod konduktif dan rod konduktif. Springs dipasang pada kedua-dua belah penggelek, dan tekanan spring mengekalkan sentuhan antara penggelek dan rod konduktif, dan antara penggelek dan rod konduktif dan rod konduktif. Arus dijalankan di antara rod konduktif, penggelek, dan rod konduktif. Keranasentuhan bergeraksedang bergerak, rintangan geseran bergolek adalah rendah, dan kesan pembersihan diri-sesentuh adalah lemah. Ia sering digunakan sebagai sentuhan perantaraan pemutus litar voltan tinggi-.
