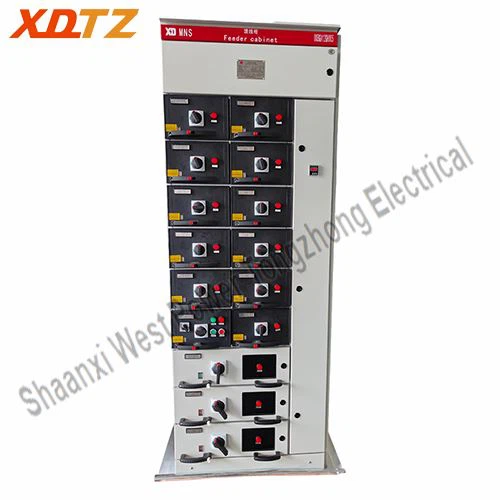

Alat suis boleh tarik voltan rendah MNS ialah sejenis alat suis voltan rendah gabungan kilang (selepas ini dirujuk sebagai peranti) dengan bahagian acuan standard, yang sesuai untuk sistem bekalan kuasa dengan AC 50~60Hz dan voltan kerja berkadar 660V atau ke bawah, dan digunakan untuk penjanaan kuasa, penghantaran, pengedaran, penukaran kuasa dan kawalan peralatan penggunaan kuasa.

Peranti mematuhi IEC439, VDE660 bahagian 5 dan GB7251-2013 'Low-voltage Switchgear' atau JB/T9661-1999 'Low-voltage Withdrawable Switchgear' dan standard lain.

Syarat penggunaan

Keadaan penggunaan biasa

Suhu persekitaran:+40 darjah hingga -5 darjah, dan suhu puratanya tidak lebih tinggi daripada +35 darjah dalam masa 24j.
Ketinggian: 2000m.
Kelembapan udara relatif: tidak lebih daripada 50 peratus pada suhu maksimum +40 darjah .

Kelembapan relatif yang lebih tinggi dibenarkan pada suhu yang lebih rendah, cth 90 peratus pada +20 darjah, tetapi variasi suhu harus diambil kira dan pemeluwapan sederhana kadangkala berlaku.

Peranti ini sesuai untuk proses pengangkutan dan penyimpanan pada suhu antara -25 darjah dan +55 darjah , dan untuk tempoh masa yang singkat (tidak melebihi 24j) sehingga +70 darjah . Peranti seharusnya tidak mengalami sebarang kerosakan yang tidak dapat dipulihkan pada suhu yang melampau ini dan harus berfungsi dengan baik dalam keadaan normal.

Jika syarat penggunaan di atas tidak dapat dipenuhi, ia harus diselesaikan melalui perundingan antara pengguna dan pengilang.

Apabila peranti ini digunakan pada platform penggerudian minyak luar pesisir dan loji kuasa nuklear, perjanjian teknikal yang berasingan harus ditandatangani.

Jenis suis

Kabinet Pusat Pengagihan Kuasa(PC)

Mengguna pakai pemutus litar siri CW1, E, T, RMW1 Kabinet Pusat Kawalan Motor (MCC)

MCC dipasang oleh laci besar dan kecil, dan suis utama setiap litar menggunakan pemutus litar kes acuan mengganggu tinggi atau suis beban jenis berputar dengan fius.

Kabinet pampasan automatik faktor kuasa

Struktur asas kabinet suis terdiri daripada pemasangan profil c. c-profil dibengkokkan daripada plat keluli dengan lubang pelekap modular E=25mm. Semua bingkai kabinet dan sekatan dalam adalah tergalvani dan dipasifkan, manakala pintu sekeliling dan panel sisi bersalut semburan.

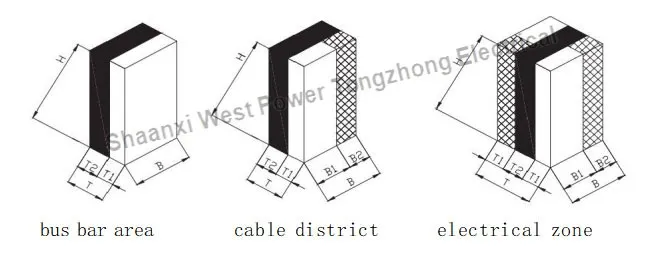

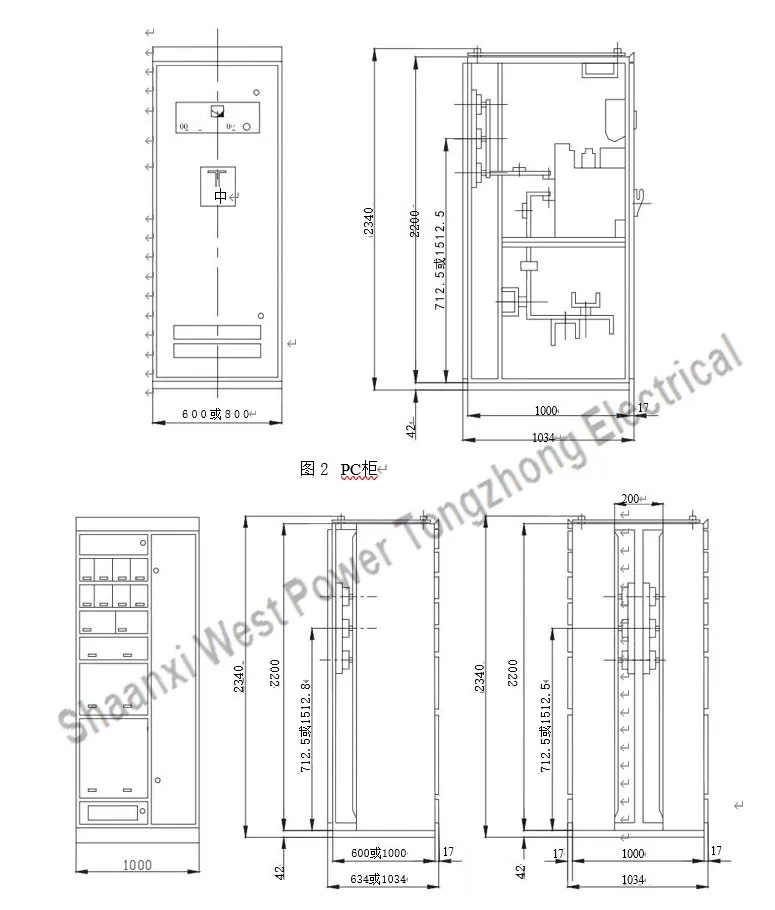

Dimensi asas kabinet ditunjukkan dalam Jadual 1 dan 2:

Jadual 1:Kabinet Pusat Pengagihan Kuasa(PC).

ketinggian mm	Lebar Mm	kedalaman			nota
ketinggian mm	Lebar Mm	Tmm	T1mm	T2mm	nota
2200	400	1000	800	200	Pemindahan bar bas utama
2200	400	1000	800	200	630-2000A
2200	600	1000	800	200	2500A
2200	800	1000	800	200	3200A
2200	1000	1000	800	200	4000A
2200	1200	1000	800	200	5000A
