ProdukIpengenalan

Fk (r) Kabel, dan arus litar pintas sebagai cara melindungi dan mengawal peralatan elektrik. Muatkan suis yang dilengkapi dengan suis asas dapat menahan arus litar pintas. Dilengkapi dengan mekanisme operasi manual dan motor, mudah untuk merealisasikan tiga keperluan kawalan jauh kejuruteraan sistem kuasa.

Spesifikasi produk

SpesifikasiSheet

Tidak	Nama	Unit	Data
1	Voltan dinilai	kv	24
2	Kekerapan yang dinilai	Hz	50/60
3	DinilaiCUrgent	A	Kurang daripada atau sama dengan 630 (fius kurang daripada atau sama dengan 125a)
4	DinilaiPhutang FpermintaanWIthstandVvoltage	kv	79(Di seluruh jurang kenalan) / 65(Ke tanah)
5	DinilaiLcahayaningImpulseWIthstandVoltage	kv	125/145
6	DinilaiShort-CIrcuitBReakingCUrgent	ka	31.5
7	Dinilai SHort-time bertahan Ccurrent PEak)	ka	20
8	DinilaiWIthstandCcurrent PEak)	ka	50
9	DinilaiDurasiShort-CIrcuit	s	2
11	MekanikalEndurance	Kali	20000
12	Rated Switching Current	A	1050

MekanikalBabArakteristik

Tidak	Nama	Unit	Data
1	Perjalanan	Mm	290±5
2	HubungiPerjalanan berlebihan	Mm	42±3
3	Jarak antara fasa	Mm	300±3
4	Rintangan litar utama	μΩ	Kurang dari atau sama dengan 300
5	Menutup No-Simultaneity of 3- Fasa kenalan	MS	Kurang dari atau sama dengan 10
6	Membuka simultaneity 3- kenalan fasa	MS	Kurang daripada atau sama dengan 5
7	Tork operasi maksimum untuk operasi manual	N.m	Kurang dari atau sama dengan 190
8	HubungiBAUNCINGDurasi diCkehilanganOperasi	MS	Kurang daripada atau sama dengan2
9	Jarak patah pengasingan	Mm	Lebih besar daripada atau sama dengan 215

Kelebihan produk

FK (R) N 12-24 LOAD BREAK SWITCH dan Gabungan perkakas mempunyai banyak kelebihan:

Produk ini menggunakan pemadaman arka jenis udara termampat, dengan prestasi yang stabil dan boleh dipercayai.

Mengintegrasikan badan suis dan mekanisme penggerak ke dalam satu, ia mengintegrasikan suis pengasingan, suis beban dan suis asas ke dalam satu, dengan struktur padat dan jumlah kecil.

Parameter semasa yang mengasingkan diri dan haba yang tinggi, parameter semasa; Hubungan unik mengikut prosedur operasi yang ditentukan, satu kali penyelesaian operasi.

Suis beban bertekanan, suis asas, pintu hidup, pintu suis, ketat mengikut interlocking mekanikal "lima keselamatan" untuk mengelakkan salah operasi, selamat dan boleh dipercayai.

Aplikasi produk

Pejabat Pengagihan Kuasa Perindustrian dan Perbarutan;

terminal pengguna pencawang jenis kotak;

Sistem Pengagihan Kuasa Komuniti Bandar; Sistem 12kV di kawasan jenis dataran tinggi.

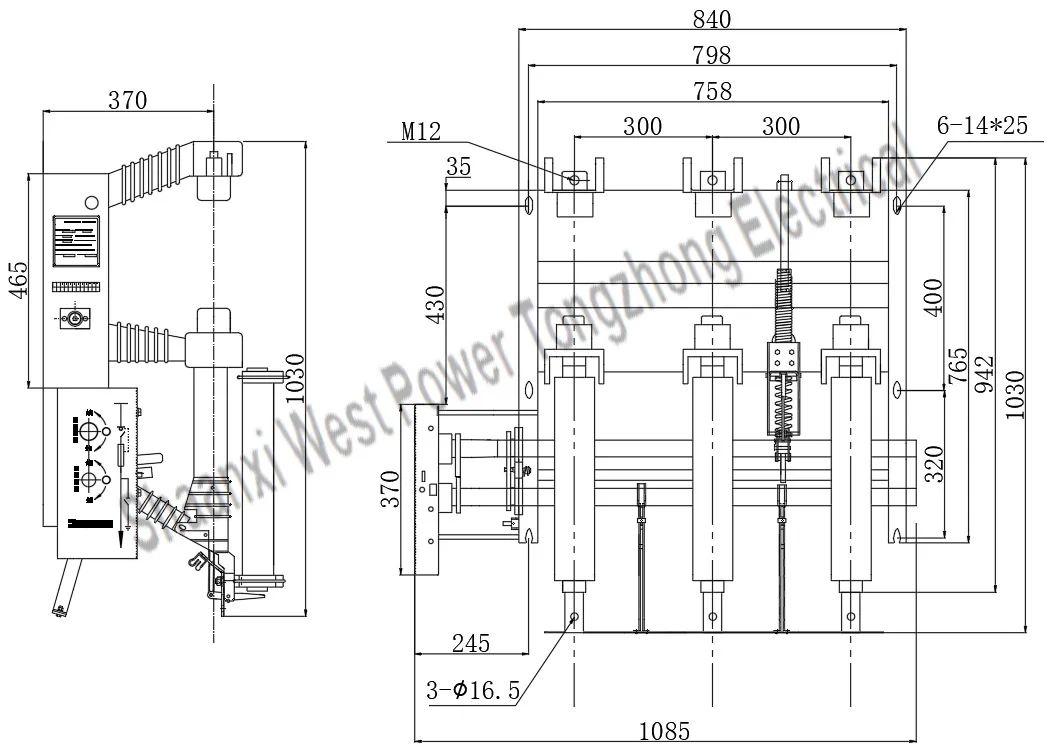

Lukisan garis besar produk

0010

Lukisan 1: DepanbetulGunung sampingan

Rajah pendawaian sekunder
