Penerangan Produk

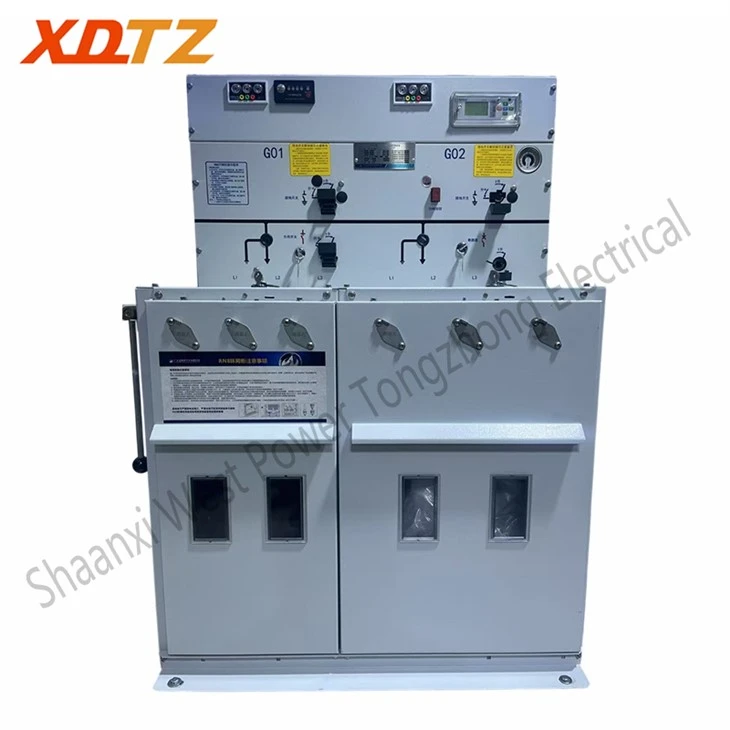

Cincin Penebat Gas RN8-Kabinet Alat Suis Rangkaian menggunakan gas SF6 sebagai penebat dan medium pemadam arka. Gas SF6 mempunyai keelektronegatifan yang kuat dan kekuatan dielektrik yang tinggi. Kekuatan penebatnya ialah 2-3 kali ganda daripada udara. Ia tidak-toksik, tidak berbau, tidak-mudah terbakar, tidak meletup dan mempunyai ciri pemadam arka dan penebat yang sangat baik, supaya pemutus litar suis beban boleh memadamkan arka dengan cepat selepas memecahkan arus. Reka bentuk dalamannya adalah padat dan bersaiz kecil, menjimatkan ruang dan sumber. Kotak gas dikimpal dengan keluli tahan karat dan mempunyai struktur tertutup sepenuhnya. Mekanisme operasi menggunakan jenis spring, dengan struktur mudah, operasi yang fleksibel, dan kelajuan operasi tidak dipengaruhi oleh saiz tenaga kerja. Mekanisme ini mempunyai kunci mekanikal yang lengkap dan saling mengunci yang boleh dipercayai. Ia mengguna pakai reka bentuk modular dan boleh digabungkan secara fleksibel ke dalam pelbagai skim pengagihan kuasa untuk memenuhi pelbagai keperluan untuk acara yang berbeza dan pengguna yang berbeza.

Pada masa yang sama, untuk memenuhi keperluan pembangunan grid kuasa dan mengurangkan kos pelaburan awal pengguna, syarikat kami telah membangunkan unit utama cincin RN8 yang boleh dikembangkan dengan antara muka pengembangan yang dikhaskan untuk dipilih dan digunakan oleh pengguna.

Prestasi teknikal

1. Struktur berfungsi

Cincin Penebat Gas RN8-Kabinet Alat Suis Rangkaian terdiri daripada unit berfungsi yang kecil dan padat. Unit berfungsi terdiri daripada bahagian berikut:

Keluli tahan karat tertutup gas kotak shell

Anda boleh memasang suis beban, suis pembumian, bar bas pemutus litar dan sebagainya.

bilik kabel:

Ia adalah mungkin untuk disambungkan ke grid pengubah melalui antara muka.

Bilik instrumen sekunder:

Bilik mekanisme operasi:

Bilik fius:

Ia dibenarkan untuk bergabung dengan suis beban untuk memasang silinder fius bebas dan penebat.

Ia adalah mungkin untuk disambungkan kepada pengubah melalui antara muka.

2. Sistem penebat gas pengedap

Dalam Cincin Penebat Gas RN8-Kabinet Suis Rangkaian, kotak keluli tahan karat yang dimeterai diisi dengan gas SF6 pada tekanan terkadar yang

digunakan sebagai penebat dan arka-medium pemadam .

Gas SF6 mempunyai keelektronegatifan yang kuat, kekuatan dielektrik yang tinggi dengan kekuatan penebat dua kali atau tiga kali ganda lebih banyak daripada udara. Ia juga mempunyai prestasi pemadaman dan penebat arka yang sangat baik supaya dapat menjamin bahawa alat suis boleh memadamkan arka dengan cepat selepas memecahkan arus.

tangki gas keluli tahan karat dilengkapi dengan peranti pembumian yang baik untuk menjamin keselamatan pengendali.

peralatan kimpalan sutomatik termaju digunakan untuk menjamin prestasi pengedap semasa operasi tangki gas.

Sebelum penghantaran, inspectin yang ketat hendaklah dijalankan untuk ketat tghe ruang udara untuk menjamin preformance yang boleh dipercayai dan hayat perkhidmatan lebih daripada 30 tahun.

Semua elemen dan komponen dalam tangki gas adalah bebas penyelenggaraan-dalam hayat perkhidmatan sekurang-kurangnya 30 tahun .

3.Teknologi pemadaman-arka lanjutan

suis beban:

Arka mampat SF6-prinsip pemadaman digunakan .

ini ialah teknologi pemadaman arka-yang menampilkan struktur padat serta prabentuk yang matang dan boleh dipercayai .

Pemutus litar:

Arka-teknologi pemadaman gulingan arka ditambah resapan sendiri gas SF6 -digunakan untuk memotong sebarang hembusan arus ke-arus litar pintas.

4. Memecah kapasiti semasa

Jika faktor penarafan arus dan kuasa beban 0.7,200 kali operasi "hidup/mati" dibenarkan .

suis beban direka untuk memenuhi 5000 kali operasi "hidup/mati" mekanikal, dan pemutus litar direka untuk memenuhi 2000 kali operasi "hidup/mati" mekanikal.

200 kali operasi "hidup / mati" di bawah arus undian .

5.Pemilihan fungsi

Cincin Penebat Gas RN8-Kabinet Alat Suis Rangkaian boleh menyediakan 1 hingga 5 fungsi untuk pemilihan oleh pengguna untuk mengarang kabinet suis rangkaian gelang atau untuk digunakan sebagai suis suapan pengubah .

RN8 Gas insulation Ring-Network Switchgear Cabinet supplier

6. Gabungan berfungsi

RN8 Gas insulation Ring-Network Switchgear Cabinet price

Parameter Teknikal Produk

RN8 Gas insulation Ring-Network Switchgear Cabinet factory

Skop permohonan

3.6-Sistem kuasa AC 50HZ 24kV tiga fasa, sebagai penerimaan dan pengagihan tenaga elektrik.
Stesen pengedaran kecil-tanpa minyak, selamat dan boleh dipercayai, peralatan suis, kawasan perumahan bandar, lapangan terbang, kereta api, terowong dan-bangunan tinggi, dsb.
Perusahaan perindustrian dan perlombongan, kawasan pergunungan, dataran tinggi, kawasan pantai dan pelbagai tempat dalam persekitaran yang kotor.

Teknologi canggih

1. Bahagian utama dan mata air mekanisme diperbuat daripada bahan yang diimport untuk memastikan operasi yang boleh dipercayai. Hayat operasi suis beban dan pemutus litar boleh mencapai 5000 kali ganda.

2. Bahagian pengacuan suntikan dan pengedap maju dalam teknologi pemprosesan dan telah diuji dengan ketat. Hayat perkhidmatan lebih besar daripada atau sama dengan 30 tahun.

3. Robot kimpalan automatik ABB dan sistem pengesanan kebocoran Baonitrogen dan peralatan canggih lain digunakan untuk memastikan kadar kebocoran relatif tahunan gas SF6 adalah Kurang daripada atau sama dengan 0.1%.

4. Teknologi penyahlembapan vakum digunakan untuk mengawal kandungan air-mikro gas SF6 kepada Kurang daripada atau sama dengan 150ppm.5. Tiga-kedudukan lurus-tiub udara-suis beban tiupan boleh memecahkan arus pemindahan 2200 dengan mudah dalam penggunaan unit elektrik gabungan.

5. Tekanan pengisian adalah rendah, hanya 0.02mpa. Dan di bawah keadaan kerja berkadar tekanan tolok sifar, kabinet suis boleh beroperasi secara normal dan boleh mencapai 10 kali ganda pembukaan dan penutupan arus undian.

6. Pemutus litar menggunakan pemadam arka tiupan udara tiga-kedudukan dan ruang pemadam arka putaran magnet, dan fungsi pemecahan dan pengasingan dikendalikan secara serentak.

7. Sistem pembumian manusia dan visual, status buka dan tutup suis pembumian boleh diperhatikan dengan jelas melalui tetingkap pemerhatian yang telus.

pemeriksaan penghantaran

Sebelum penghantaran, Cincin penebat Gas RN8-Kabinet Suis Rangkaian mesti tertakluk kepada sembilan ujian berikut dengan ketat:

RN8 Gas insulation Ring-Network Switchgear Cabinet for sale

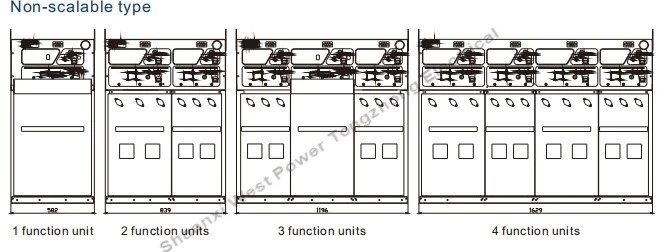

Lukisan Rangka Produk

RN8 Gas insulation Ring-Network Switchgear Cabinet manufacturers

Jenis boleh skala

china RN8 Gas insulation Ring-Network Switchgear Cabinet

Dimensi pemasangan

RN8 Gas insulation Ring-Network Switchgear Cabinet in stock
