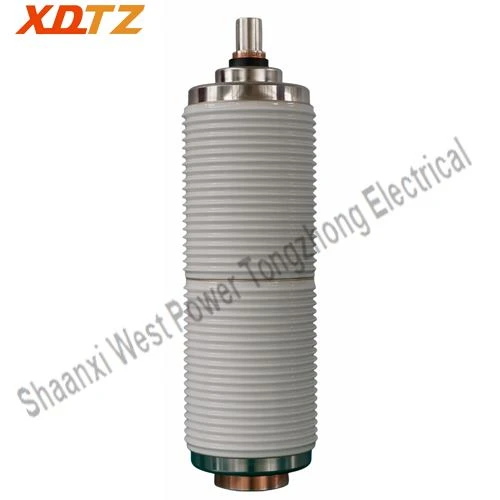

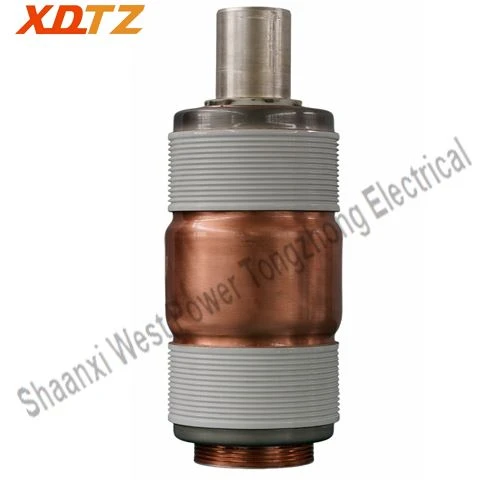

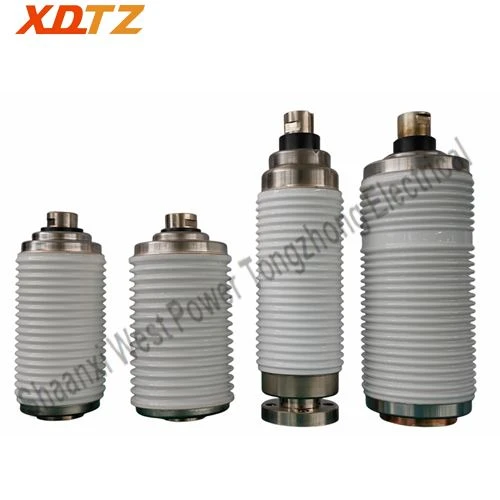

Pengganggu vakum 40.5kV untuk pemutus litar vakum ialah komponen kritikal suis kuasa voltan tinggi dalam sistem 40.5kV. Fungsi utamanya adalah untuk menggunakan sifat penebat vakum yang sangat baik dalam tiub untuk memadamkan arka dengan cepat dan menekan arus sebaik sahaja litar voltan sederhana hingga tinggi terganggu. Proses ini membantu mengelakkan kemalangan dan kejadian yang tidak dijangka. Pengganggu vakum digunakan terutamanya dalam sistem kawalan penghantaran dan pengagihan kuasa.

Spesifikasi Produk

Lembaran Spesifikasi

Tidak.

Nama

Unit

Data

Parameter Voltan

1	Kekerapan Dinilai (fr)	Hz	50/60
2	Voltan Terkadar (Ur)	kV	40.5
3	Dinilai Masa Singkat(1 min) Kekerapan Kuasa Menahan Voltan (Ud)	kV	95
4	Voltan Tahan Impuls Kilat Berkadar (Puncak) (Naik)	kV	185

Parameter Semasa

1	Nilai Arus (Ir)	A	630/1250/1600/2000/2500
2	Arus Pemutus Litar pintas Dinilai (Isc)	Ka	25/31.5
3	Kitaran Operasi pada Arus Pemutus Litar pintas Dikadar	Kitaran	30
4	Dinilai Masa Singkat Menahan Arus (Ik)	kA	25/31.5
5	Tempoh Nilaian Litar pintas (tk)	s	4
6	Dinilai Menahan Arus (Puncak) (Ip)	Ka	63/80
7	Arus Pembuatan Litar pintas Dinilai (IMC)	kA	63/80
8	Komponen DC Arus Pemutus Litar pintas Dinilai	%	40
9	Urutan Operasi Standard	Mm	O-0.3s-CO-180s-CO

Parameter Mekanikal

1	Jisim Bahagian Bergerak	kg	3.2~3.5
2	Kekuatan Hubungan Penutupan Sendiri	N	200±50~230±100
3	Tekanan Sentuhan Dinilai	N	2700±200~4700±100

Keperluan untuk Ciri Mekanikal Suis

1	Pembersihan antara Kenalan Bergerak dan Tetap	mm	22±1
2	Purata Kelajuan Pembukaan (dari 75% daripada jurang kenalan kepada kedudukan tertutup kenalan)	m/s	1.7±0.3
3	Purata Kelajuan Penutupan (dari 30% daripada jurang hubungan kepada kedudukan tertutup kenalan)	m/s	0.8±0.2
4	Masa Lantunan Penutupan Kenalan	Ms	Kurang daripada atau sama dengan 2
5	Tiada-Serentak Penutupan dan Pembukaan Kenalan	ms	Kurang daripada atau sama dengan 2
6	Amplitud Lantunan Pembukaan Kenalan	Mm	Kurang daripada atau sama dengan 2

Jangka hayat

1	Tempoh Penyimpanan	tahun	20
2	Ketahanan Mekanikal	Masa	10000
3	Ketebalan Sentuhan Pakai yang Dibenarkan	Mm	3

Kelebihan Produk

Keupayaan Pemadaman Arka Kuat

Dalam persekitaran vakum, arka mudah dipadamkan, membolehkan gangguan litar yang cepat dan berkesan dengan kapasiti pecah yang tinggi.

Tahap Penebat Tinggi

Vakum menawarkan sifat penebat yang sangat baik, mampu menahan voltan tinggi, memastikan operasi litar selamat.

Panjang Umur

Struktur dalaman adalah ringkas, bebas daripada masalah pengoksidaan yang boleh menjejaskan sesentuh, mengakibatkan hayat mekanikal dan elektrik yang panjang.

Padat dan Ringan

Menyokong reka bentuk peralatan yang lebih kecil dan lebih padat.

Penyelenggaraan Mudah

Pada asasnya tiada penyelenggaraan khas diperlukan, dan kebolehpercayaan operasi adalah tinggi.

Tiada Risiko Letupan, Bebas Pencemaran

Semasa operasi, tiada bahaya letupan dan tiada gas atau bahan berbahaya dikeluarkan, menjadikannya mesra alam.

Bunyi Rendah

Menghasilkan bunyi yang minimum semasa operasi.

‌Aplikasi Produk

Pengganggu vakum 40.5kV untuk pemutus litar vakum digunakan secara meluas dalam sistem pengedaran 40.5kV merentasi pelbagai industri seperti metalurgi, perlombongan, petroleum, kejuruteraan kimia, kereta api, penyiaran, komunikasi dan pemanasan frekuensi tinggi industri.
