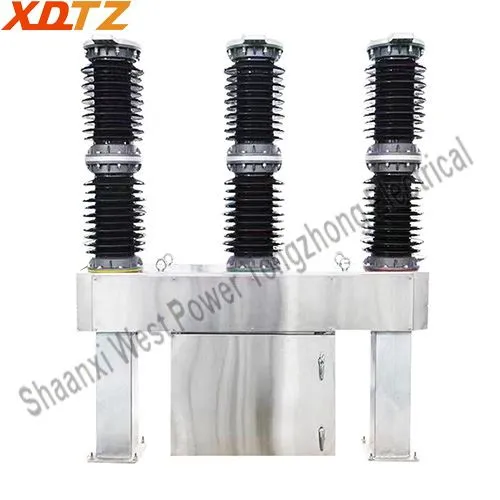

ZW7-40.5 pemutus litar vakum miniatur luaran ialah peralatan luaran voltan terkadar AC 50Hz, 40.5kV tiga fasa. Produk ini telah dibangunkan oleh syarikat kami berdasarkan pemutus litar vakum konvensional dan direka khusus sebagai penyelesaian padat untuk pelanggan tertentu. Ia boleh digunakan untuk membuat dan memecahkan arus beban, arus beban lampau, dan arus litar pintas. Produk ini mempunyai struktur yang rasional dan penyelenggaraan yang mudah, dengan pilihan untuk melengkapkan transformer semasa, membolehkan berbilang konfigurasi dan belitan untuk memenuhi pelbagai keperluan pemeteran, pengukuran dan perlindungan.

Spesifikasi Produk

SpesifikasiSheet

Tidak.	Nama	Unit	Data
1	Voltan Ternilai	kV	40.5
2	Kekerapan Dinilai	Hz	50
3	DinilaiCmendesak	A	630/1250/1600/2000
4	DinilaiPower FrequencyWithstandVoltage	kV	85(Ujian Basah) / 95(Ujian Kering)
5	DinilaiLpeningInadiWithstandVoltage	kV	185
6	DinilaiShort-CircuitBreakingCmendesak	kA	25/31.5
7	Dinilai Short-CircuitMakingCsegera (Peak)	kA	63/80
8	DinilaiWithstandCsegera (Peak)	kA	63/80
9	DinilaiDpengambilan daripadaShort-Circuit	s	4
10	BeroperasiCycles atRdimakanShort-CircuitBreakingCmendesak	Kitaran	E2
11	mekanikalEketahanan	Masa	10000
12	Operasi StandardSequence	-	O-0.3s-CO-180s-CO
13	dibenarkan WtelingaThickness daripadaContact	mm	Kurang daripada atau sama dengan 3

mekanikalCharacteristik

Tidak.	Nama	Unit	Data
1	Pembersihan antaraBergerak dan Tetap Contact	mm	18±1
2	Kenalanterlebih perjalanan	mm	4±0.5
3	PurataCkalahSkencing	m/s	0.6±0.2
4	PurataOtermenungSkencing (Arata-rataSkencingPembukaan Pertamadi12mm)	m/s	1.6±0.2
5	DinilaiContact Tekanan	N	3100±200N (25kA/31.5kA) 4800±300N(40kA)
6	Masa Penutupan	ms	Kurang daripada atau sama dengan 100
7	Waktu Pembukaan	ms	Kurang daripada atau sama dengan 50
8	KenalanBaunsDpengambilan diCkalahOperasi	ms	Kurang daripada atau sama dengan 5
9	Tidak-Sketidaksamaan daripadapenutup/Otermenung operasidaripada 3-Phase	ms	Kurang daripada atau sama dengan 2

Kelebihan Produk

ZW7-40.5 pemutus litar vakum miniatur luar mempunyai banyak kelebihan:

01.

Prestasi pemutus litar:

E2-C2-M2

02.

Penyelenggaraan yang mudah:

Reka bentuk mekanisme modular membolehkan penggantian mudah gegelung penutup dan pembukaan tanpa memerlukan pembongkaran komponen lain. Ini menghapuskan keperluan untuk ujian atau pelarasan selepas penggantian, memastikan pengguna menggantikannya secara bebas, menjadikan penyelenggaraan seterusnya lebih mudah.

03.

Reka bentuk padat:

Jumlah produk berkurangan dengan ketara berbanding pemutus litar vakum pengeluar lain, memudahkan pengangkutan dan pemasangan di tapak.

04.

Pelbagai aplikasi:

Direka bentuk untuk menahan persekitaran yang keras, produk ini boleh menahan suhu serendah -15 darjah dan memenuhi keperluan penggunaan sehingga ketinggian 1000 meter. Di bawah keperluan khas, ia boleh beroperasi pada suhu serendah -40 darjah dan ketinggian sehingga 2000 meter.

Aplikasi Produk

Pencawang 110kV atau 220kV luaran, talian kuasa penghantaran dan transformasi 35kV

Sistem kuasa grid pertanian

Sistem perlindungan Penjana Var Statik Pencawang (SVG).
