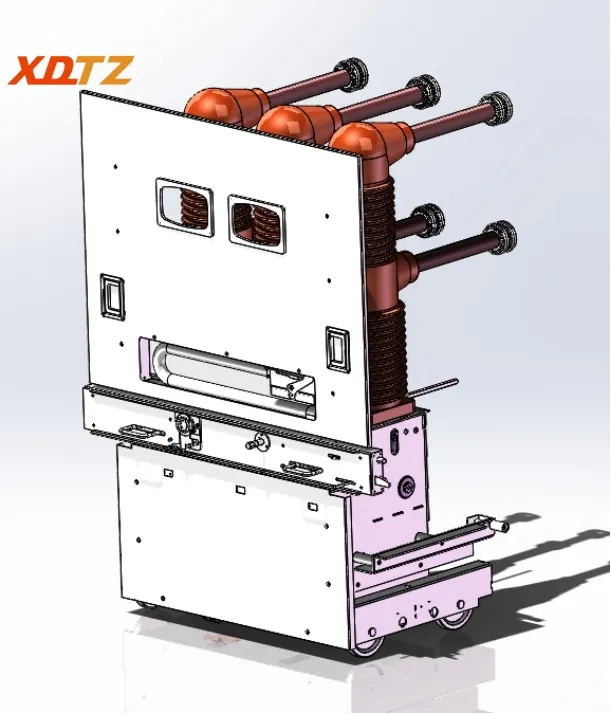

VTZ-40.5 Pemutus litar vakum cepat (model khas Tongzhong Electric) adalah suis dalaman untuk voltan yang dinilai 40.5kV, AC 50/60Hz. Ia mengamalkan mekanisme operasi modular dan sesuai untuk pelbagai perusahaan perindustrian dan perlombongan dan peralatan grid kuasa. Unit troli digunakan bersempena dengan suis Kyn61. Ia juga boleh digunakan sebagai unit tetap dengan interlocking mekanikal yang sepadan untuk kabinet tetap seperti XGN-40.5.

Spesifikasi produk

SpesifikasiSHEET

Tidak	Nama	Unit	Data
1	Voltan dinilai	kv	40.5
2	Kekerapan yang dinilai	Hz	50/60
3	DinilaiCurrent	A	630/1250
4	DinilaiPowerFpermintaanWIthstandVoltage	kv	48 (Nilai Biasa) /42 (merentasi Pengasingan Jarak)
5	DinilaiLightningImpulseWIthstandVoltage	kv	85 (nilai biasa) /75 (merentasi jarak pengasingan)
6	DinilaiSHort -CIrcuitBReakingCurrent	ka	25/31.5
7	Dinilai SHort -CIrcuitMakingCurrent (PEak)	ka	63/80
8	DinilaiWIthstandCurrent (PEak)	ka	63/80
9	DinilaiDurasiSHort -CIrcuit	s	4
10	BeroperasiCycles diRAtedSHort -CIrcuitBReakingCurrent	Kitaran	E2
11	MekanikalEndurance	Kali	10000
12	Operasi standardSkesamaan	-	O - 0.3S - Co-180S-CO
13	Dibenarkan WtelingaTHickness ofCOntact	mm	Kurang daripada atau sama dengan 3

MekanikalCkehadiran

Tidak	Nama	Unit	Data
1	Pelepasan antaraBergerak dan tetap COntact	mm	18±1
2	HubungiOvertravel	mm	4±1
3	PurataCkehilanganSpeed	m/s	0.8±0.2
4	PurataOpeningSpeed (AverageSpeedpembukaan pertamapada12mm)	m/s	1.7±0.3
5	DinilaiCOntact Tekanan	N	3100±200N(31.5ka)
6	Masa tutup	MS	20-50
7	Masa pembukaan	MS	Kurang dari atau sama dengan 20
8	HubungiBAUNCINGDurasi diCkehilanganOperation	MS	Kurang daripada atau sama dengan 3
9	Tidak - sImultaneity dariPenutupan/Opening Operasidaripada 3-PHase	MS	Kurang daripada atau sama dengan 2

Kelebihan produk

VTZ-40.5 Pemutus litar vakum cepat mempunyai banyak kelebihan:

Prestasi pemutus litar

E2-C2-M2

Struktur yang mudah dan boleh dipercayai

Mekanisme magnet kekal, tiga - fasa reka bentuk bebas.

Kekonduksian yang tinggi

Reka bentuk litar konduktif yang rasional memenuhi keperluan kenaikan suhu sebanyak 1.1 kali arus yang dinilai.

Kesesuaian yang tinggi

Produk ini serasi sepenuhnya dengan suis kabinet Kyn61-40.5 konvensional, menghapuskan keperluan reka bentuk kabinet khas dan menjadikannya sesuai untuk pelbagai persekitaran penukaran kuasa.
