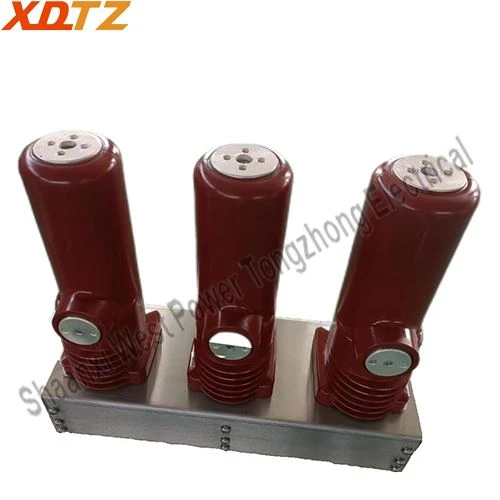

Znd -12 Mekanisme Operasi Magnetik Permanen Pemutus litar vakum digunakan untuk voltan diberi nilai 12kV dan AC 50/60Hz. Ia mengamalkan mekanisme operasi magnet kekal, dengan reka bentuk padat. Ia boleh digunakan untuk menukar pelbagai jenis beban elektrik dan digunakan secara meluas dalam pembinaan grid kuasa dan projek pengubahsuaian produk untuk grid kuasa bandar dan luar bandar, terutamanya di lokasi yang memerlukan operasi yang kerap.

Spesifikasi produk

Spesifikasi SHEET

Tidak	Nama	Unit	Data
1	Voltan dinilai	kv	12
2	Kekerapan yang dinilai	Hz	50/60
3	DinilaiCurrent	A	1250
4	DinilaiPower FpermintaanWIthstandVoltage	kv	48 (di seberangCOntactGaps) / 42 (ke tanah)
5	DinilaiLightningImpulseWIthstandVoltage	kv	75
6	DinilaiShort-CIrcuitBReakingCurrent	ka	25/31.5
7	Dinilai Short-CIrcuitMakingCurrent (PEak)	ka	63/80
8	DinilaiWIthstandCurrent (PEak)	ka	63/80
9	DinilaiDurasiShort-CIrcuit	s	4
10	BeroperasiCycles diRAtedShort-CIrcuitBReakingCurrent	Kali	E2
11	MekanikalEndurance	Kali	>20000
12	Operasi standardSkesamaan	-	O -0. 3S-CO -180 s-co
13	Dibenarkan WtelingaTHickness ofCOntact	mm	Kurang daripada atau sama dengan 3

MekanikalCkehadiran

Tidak	Nama	Unit	Data
1	Pelepasan antaraBergerak dan tetap COntact	mm	8.5±0.3
2	HubungiOvertravel	mm	2.5±0.5
3	PurataCkehilanganSpeed	m/s	0.8±0.2
4	PurataOpeningSpeed (AverageSpeedpembukaan pertamapada6mm)	m/s	1.2±0.2
5	DinilaiCOntactTekanan	N	2200±200N(25ka) 3000±200N(31.5ka)
6	Masa penutupan	MS	Kurang daripada atau sama dengan40
7	Masa pembukaan	MS	Kurang daripada atau sama dengan 30
8	HubungiBAUNCINGDurasi diCkehilanganOperation	MS	Kurang daripada atau sama dengan2
9	No-sImultaneitydariPenutupan/OpeningOperasidaripada 3-PHase	MS	Kurang daripada atau sama dengan 2
10	Jarak antara fasa	mm	180/200/210/230/250/275/300

Kelebihan produk

Znd -12 Mekanisme Operasi Magnetik Permanen Pemutus litar vakum mempunyai banyak kelebihan:

Prestasi pemutus litar: e 2- c 2- m2

Hayat perkhidmatan yang panjang: Mempunyai mekanisme operasi magnet kekal, memastikan operasi bebas penyelenggaraan sepanjang hayat perkhidmatannya.

Kebolehpercayaan yang tinggi: Mekanisme magnet kekal, dengan komponen yang lebih sedikit, menawarkan kebolehpercayaan yang tinggi.

Kekonduksian yang tinggi: Reka bentuk litar konduktif yang dioptimumkan memenuhi had kenaikan suhu sebanyak 1.1 kali arus yang dinilai.

Kelajuan pembukaan cepat: Dilengkapi dengan fungsi pembukaan cepat untuk gangguan litar pesat.

Kebolehgunaan yang luas: Saiz padat membolehkan produk digunakan dalam pelbagai persekitaran, termasuk pengubahsuaian peralatan lama.

Aplikasi produk

Znd -12 Mekanisme Operasi Magnetik Permanen Pemutus litar vakum mempunyai banyak aplikasi:

1. Penggantian produk Teriad ISM.

2. Pembinaan grid kuasa.

3. Pengubahsuaian Produk untuk pelbagai aplikasi.

Lukisan garis besar produk

ZND-12 Permanent Magnetic Operating Mechanism Vacuum Circuit Breaker outline drawing

Lukisan dimensi 630A dengan jarak 200mm antara fasa

ZND-12 Permanent Magnetic Operating Mechanism Vacuum Circuit Breaker outline drawing 1250A

Lukisan dimensi 1250A dengan jarak 210mm antara fasa

Catatan:Dimensi di atas adalah contohnya sahaja. Sila berkomunikasi dengan jurujual untuk dimensi tertentu.

Rajah pendawaian sekunder

ZND-12 Permanent Magnetic Operating Mechanism Vacuum Circuit Breaker diagram

Gambar rajah definisi terminal badan pemutus litar
