1. Penerangan Produk

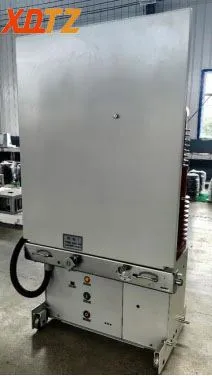

ZN85B-40.5 Pemutus litar vakum dalaman ZN85B-40.5 adalah produk 40.5kV miniatur yang direka dan dibangunkan oleh syarikat kami. Ia boleh menggantikan troli lantai siri VD4-40.5 dan HD4-40.5 yang dihasilkan oleh ABB. Siri ini terutamanya termasuk dua siri: mekanisme magnet kekal dan mekanisme musim bunga. Ia adalah voltan dinilai 40.5kV, AC 50Hz komponen suis dalaman.

2. Parameter Teknikal Utama

Jadual 1 Parameter Prestasi Utama Pemutus Litar

S.N	Nama item			Unit	Parameter
1	Voltan dinilai			kv	40.5
2	Tahap penebat yang dinilai	Kesan kilat menahan voltan			185 (interphase, ke tanah) 215 (patah)
		Kekerapan kuasa menahan voltan (1min)			95
3	Kekerapan yang dinilai			Hz	50
4	Arus dinilai			A	630	1250
5	Semasa litar pintas yang dibatalkan semasa			ka	31.5
6	Urutan operasi yang dinilai				O - 0.3S - Co-180S-CO
7	Litar pintas yang dinilai semasa (puncak)			ka	80
8	Puncak Nilai Bertahan Semasa (Arus Kestabilan Dinamik Dinamakan)				80
9	Rated short - Masa menahan arus (arus kestabilan terma yang dinilai)			ka	31.5
10	Rated short - Tempoh litar (masa penstabilan terma yang dinilai)			s	4
11	Membuka dan Menutup Capacitor Bank Individu Semasa			A	400
12	Dinilai - daripada - langkah pemecahan semasa			ka	6.3
13	Bilangan bukaan kumulatif pada nilai pendek - litar semasa melanggar			kali	8
14	Bilangan bukaan kumulatif pada arus yang dinilai			kali	3000
15	kehidupan mekanikal			kali	10000
16	Tekanan nilai gas sulfur hexafluoride (tekanan tolok pada 20 darjah)			MPA	0.65
17	Tekanan menyekat gas hexafluoride sulfur (tekanan tolok pada 20 darjah)				0.59
18	Kadar Kebocoran Udara Tahunan			%/tahun	Kurang daripada atau sama dengan 1
19	Kandungan kelembapan gas hexafluoride sulfur (pada 20 darjah)			ppm (V/V)	Kurang dari atau sama dengan 150
20	Voltan operasi yang dinilai			V	AC/DC: 110/220
21	Berat		badan pemutus litar	kg	130
			Gas Sulfur Hexafluoride		1.5

Jadual 2 parameter pelarasan pemasangan untuk pemutus litar

S.N	Nama item	Unit	Data
1	Jumlah perjalanan batang konduktif	mm	61±2
2	Hubungi jarak pembukaan	mm	40±2
3	Overstroke	mm	20±2
4	Masa tutup	MS	40 kurang daripada atau sama dengan T kurang daripada atau sama dengan 100
5	Masa pembukaan	MS	25 kurang daripada atau sama dengan T kurang daripada atau sama dengan 60
6	Menutup Bounce	MS	Kurang daripada atau sama dengan 2
7	Membuka Bounce	mm	Kurang daripada atau sama dengan 2
8	Kelajuan Penutup Tegas (18-0mm)	m/s	2.1±0.2
9	Kelajuan pembukaan tegar (0-18mm)	m/s	2.3±0.2
10	Tiga - Fasa menukar dan menutup bukan - simultaneity	MS	Kurang daripada atau sama dengan 2
11	Dimensi hujung atas batang konduktif dari bahagian atas silinder penebat di kedudukan elektrik tertutup a	mm	84±1.5
12	Jarak penebat udara minimum	mm	300
13	Menjalankan rintangan dc litar utama setiap fasa	μΩ	Kurang daripada atau sama dengan 80

3.Skop permohonan

Kaedah pemasangan: lantai - troli berdiri

Kabinet yang berkenaan: Berkenaan dengan Kabinet Tukar Kyn61 dengan lebar 1200mm

Piawaian pematuhan produk: GB/T1984-2014, GB/T11022-2011.

4. Kelebihan produk

ZN85B-40.5 Pemutus litar vakum dalaman ZN85B-40.5 mempunyai kelebihan lelaki:

1. Prestasi pemutus litar: E2-C2-M2

2. Penyelenggaraan yang mudah dan mudah: Mekanisme musim bunga mengguna pakai mekanisme modular. Penggantian gegelung penutup dan pembukaan tidak memerlukan penyingkiran komponen lain. Pengguna dengan mudah boleh menggantikannya, dan tiada ujian dan pelarasan diperlukan selepas penggantian, menjadikan operasi dan penyelenggaraan kemudian lebih mudah. Kehidupan mekanisme magnet kekal dapat mencapai 30,000 kali, dan pada dasarnya penyelenggaraan - percuma.

3. Kekonduksian Tinggi: Struktur silinder penebat yang dioptimumkan dan tinggi - Prestasi Sambungan lembut yang dimeteraikan tiang diguna pakai untuk mengurangkan rintangan hubungan dan memastikan kebolehpercayaan bekalan kuasa.

4. Pelbagai penggunaan: menyesuaikan diri dengan persekitaran yang keras, produk dapat menahan suhu rendah minus 25 darjah. Memenuhi keperluan penggunaan 2000 meter di atas paras laut.

5. Ekonomi dan Mampu: Berbanding dengan produk siri yang tinggi - VD4 - 40.5 di pasaran, ZN85G-40.5 syarikat kami adalah ekonomi dan kos efektif.
