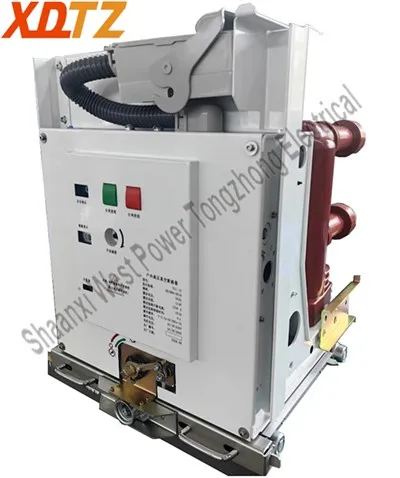

VTZ -12 pemutus litar vakum voltan tinggi voltan (model khas untuk peralatan elektrik Tongzhong) digunakan untuk suis dalaman dengan voltan 12kv, AC 50/60Hz, mengadopsi mekanisme operasi modular, Untuk pemadanan, atau sebagai unit pegun dengan interlocking mekanikal yang sepadan untuk XGN2 dan kabinet tetap lain. Program ini digunakan untukReka bentuk alternatif ABB jenis pemutus litar vakum.

Spesifikasi produk

SpesifikasiSHEET

Tidak	Nama	Unit	Data
1	Voltan dinilai	kv	12
2	Kekerapan yang dinilai	Hz	50/60
3	DinilaiCUrgent	A	630/1250
4	DinilaiPowerFpermintaanWIthstandVvoltage	kv	48 (nilai biasa)/42 (merentasi jarak pengasingan)
5	DinilaiLightningImpulseWIthstandVvoltage	kv	95
6	DinilaiShort-CIrcuitBReakingCurrent	ka	25/31.5
7	Dinilai Short-CIrcuitMakingCcurrent PEak)	ka	63/80
8	DinilaiWIthstandCcurrent PEak)	ka	63/80
9	DinilaiDurasiShort-CIrcuit	s	4
10	BeroperasiCycles diRAtedShort-CIrcuitBReakingCUrgent	Kitaran	E2
11	MekanikalEketahanan	Kali	10000
12	Operasi standardSkesamaan	-	O -0. 3S-CO -180 s-co
13	Dibenarkan WtelingaTHickness ofCOntact	Mm	Kurang daripada atau sama dengan 3

MekanikalCkehadiran

Tidak	Nama	Unit	Data
1	Pelepasan antaraBergerak dan tetap COntact	mm	9±1
2	HubungiOvertravel	Mm	3.5±0.5
3	PurataCkehilanganSkencing	m/s	0.7±0.2
4	PurataOpeningSpeed (AverageSpeedpembukaan pertamapada6mm)	m/s	1.1±0.2
5	DinilaiCOntact Tekanan	N	2500±200N(25ka) 3100±200N(31.5ka)
6	Masa penutupan	MS	30-70
7	Masa pembukaan	MS	20-50
8	HubungiBAUNCINGDurasi diCkehilanganOperasi	MS	Kurang daripada atau sama dengan 2
9	No-sImultaneity dariPenutupan/Opening Operasidaripada 3-PHase	MS	Kurang daripada atau sama dengan 2

Kelebihan produk

3AE Siemens Circuit Breaker Retrofit mempunyai banyak kelebihan:

Prestasi pemutus litar

E2-C2-M2
Penyelenggaraan yang mudah

Reka bentuk mekanisme modular membolehkan penggantian gegelung penutupan dan pembukaan tanpa perlu membongkar komponen lain. Pengguna dengan mudah boleh menggantikan gegelung, dan tiada ujian atau pelarasan diperlukan selepas penggantian, menjadikan operasi dan penyelenggaraan masa depan lebih mudah.
Kekonduksian yang tinggi

Litar konduktif yang direka secara rasional memenuhi tahap kenaikan suhu sebanyak 1.1 kali arus yang dinilai.
Skop penggunaan yang besar

Produk siri meliputi pelbagai, dari nilai 630A semasa yang dinilai hingga 5000A semasa, dari pelepasan semasa 20KA hingga 50KA liputan komprehensif; meliputi semua persekitaran dalam lingkungan 4500 meter di atas paras laut; Tutup -40 darjah ~ 40 darjah Penggunaan persekitaran.

Aplikasi produk

3AE Siemens Circuit Breaker Retrofit mempunyai banyak aplikasi:

Loji kuasa

Bidang perindustrian

Sistem Grid Kuasa

Infrastruktur Kuasa

Lukisan garis besar produk

Rajah pendawaian sekunder
